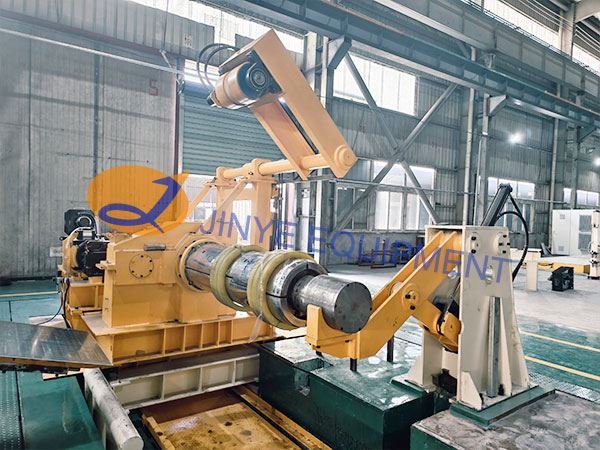

Macchina per linee di taglio ad alta-velocità-per nastri di acciaio ad alta resistenza

Composizione

Parametri

1 sella per calza, 1 set, 2 stazioni

Ф1000 -2100mm, carico 25T

2 Carri per carico bobine con copertura mobile, 1 set

Velocità di camminata 0-8 m/min, cilindro idraulico Ф220mm carico 25T

3 Svolgitore (con telecomando), espansione idraulica da 508 a 610 mm, 1 set

Espansione mandrino Ф470-620mm, 45KW CA per tensione posteriore 22KN, carico 25T

4 Piastra guida di ingresso dello svolgitore, 1 set

Rullo da 5 pinze, prelivellatore da 5 rulli, cesoia idraulica della testa e contenitore per rottami, 1 set

Diametro del rullo di presa Ф200, rullo livellatore Ф180mm, 75KW CA

Looper a 6 ingressi, 1 set

7 Taglierina ad albero singolo

Diametro albero Ф280mm, 250KW CA

Opzionale:

1/ Cambio utensile automatico + Disposizione utensili robot + Magazzino utensili (con telecomando), 1 set

2/ teste di taglio doppie intercambiabili

8 Avvolgitore orizzontale per rottami, 2 set, lati sinistro e destro

11KW CA, 2 set, rottami 2-15mm

9 Gruppo di uscita del crochet e piattaforma di trasporto, 1 set

10 Doppio albero separatore e dispositivo di tensionamento (assemblaggio), 1 set

albero separatore φ110×1720,

Tensione di pressione 157KN

Φ300*1720mm 2 rulli tenditori

Tensione della piastra avvolta in feltro di lana

Rullo di presa elettrico a 11 uscite, cesoia divisoria idraulica, rullo ad angolo posteriore, 1 set

Rullo di misurazione della deflessione φ445,63×1720

Avvolgitore a 12 tensioni (con telecomando), dispositivo di sollevamento graduale, supporto mandrino + avvolgitore carta, 1 set

Mandrino Ф508mm x 1750mm,

300KW CA, tensione di rinculo fino a 5,5 T

Cilindro spintore idraulico: Ф100mm x 1750mm

13 Carrello di scarico bobina e braccio trasversale, 1 set ciascuno

Carico scarico coil 25T

Braccio trasversale rotante diametro 3840mm

Carico bracci trasversali: 25T x 4

14 Dispositivo del sistema idraulico, 1 lotto

11KW, pressione di lavoro 10Mpa, pompa 50ml/r

15 Dispositivo del sistema pneumatico, 1 lotto

60m³/ora, 0,5-0,7 MPa

16 Hardware e software del sistema di controllo, 1 set

Include componenti di rilevamento speciali, 1 lotto

Cavi di collegamento e cavi speciali dall'armadio di controllo alle apparecchiature e tra apparecchiature, 1 set

17 Recinzione di sicurezza attorno all'apparecchiatura, 1 lotto

18 Altre attrezzature e componenti necessari, 1 lotto

19. Messa in servizio dei pezzi di ricambio, 1 lotto

Il coil viene sollevato tramite gru dal magazzino del coil alla sella di stoccaggio del coil, quindi consegnato tramite carrello per coil al mandrino dello svolgitore. Il mandrino si espande per fissare la bobina, le cinghie vengono rimosse. La testa della striscia viene guidata nell'unità pinch roll, inviata alla cesoia per tagliare la testa della bobina, quindi alla taglierina per il taglio. Dopo essere passato attraverso il crochet libero, entra nel dispositivo di tensione e quindi si riavvolge.

La linea di produzione è composta da: Carrello di carico coil → Svolgitore → Unità pinch roll → Cesoia di testa → Looper → Dispositivo di centraggio → Taglierina → Avvolgitore di rottami → Looper → Supporto tenditore → Cesoia divisoria → Recoiler → Carrello di scarico coil → Traversa rotante.

NO.

Nome dell'articolo

Qtà

Osservazioni

1

Attrezzatura meccanica

1 lotto

1.1

Tabella di preparazione

1 set

2 stazioni

1.2

Carrozza di carico con piastra di copertura mobile

1 set

1.3

Svolgitore (con telecomando), mandrino idraulico da φ508 a φ610, avvolgitore carta

1 set

1.4

Piastra di guida di alimentazione dello svolgitore

1 set

1.5

Pinch Roll, livellatrice a 5 rulli, cesoia idraulica della testata e contenitore per scarti

1 set

1.6

Circuito di ingresso (o accumulatore)

1 set

1.7

Taglierina portacoltello singolo + Cambio coltello automatico + Impostazione coltello robot + Libreria coltelli (con telecomando)

1 set

1.8

Avvolgitore di rottami orizzontale offline

2 set

Lati sinistro e destro

1.9

Esci dal componente Loop e dalla piattaforma di trasferimento

1 set

1.10

Doppio albero separatore e dispositivo di tensione

1 set

1.11

Rullo pressore elettrico in uscita, cesoia divisoria idraulica, rullo deflettore posteriore

1 set

1.12

Avvolgitore (con telecomando), Dispositivo di salita lenta, Supporto mandrino + Svolgitore carta

1 set

1.13

Scarico auto, tornello a braccio incrociato

1 set ciascuno

1.14

Unità del sistema idraulico

1 lotto

1.15

Unità del sistema pneumatico

1 lotto

1.16

Strumenti speciali

1 lotto

1.17

Altre attrezzature e dispositivi necessari

1 lotto

1.18

Recinzione di sicurezza attorno alle apparecchiature

1 lotto

2

Apparecchiature di controllo dell'automazione elettrica

1 lotto

2.1

Hardware e software del sistema di controllo (incl. manuale utente hardware (almeno versione elettronica) e software di messa in servizio)

1 set

2.2

Cavi di collegamento dal quadro elettrico alle apparecchiature e tra apparecchiature e cavi speciali (cavi di alimentazione e di controllo)

1 insieme

3

Messa in servizio dei pezzi di ricambio

3.1

Lame, distanziatori, ecc. per la messa in servizio
